Circuito en serie y paralelo
En el siguiente trabajo se observara el trabajo realizado del circuito en serie y paralelo en un protoboard además de las medidas eléctricas.
INTRODUCCION:
El siguiente laboratorio tiene como fin, verificar y analizar el cumplimiento de la ley de ohm y las leyes de divisor de voltaje y corriente, observando la variación que puede haber entre el emulador, multímetro y un cálculo matemático.
MATERIALES:
1 ALICATE DE FUERZA
14 RESISTORES DE 1K
MULTIMETRO DIGITAL
CABLES
1 PROTOBOARD
METODO EXPERIMENTAL:
ENCUENTRE LA RESISTENCIA EQUIVALENTE ENTRE LOS PUNTOSab,ac,ad,ae,bc,bd,be,de y dc; compruebe los datos teóricos con los de laboratorio y a su vez en el emulador.
Punto ab:
Procedimiento:
Ri = R4*R5/ R4+R5= 0,5
Rii = R3+Ri+R6+R7 = 1+ 0,5+1+1 = 3,5
Riii = R8*Rii / R8+Rii = 1*3,5/ 1+3,5= 0,78
Rt = R1+R2+Riii+R9+R10 = 1+1+0,78+1+1 = 4,78 KΩ
Punto ac:
Procedimiento:
Ri = R4*R5/ R4+R5= 0,5
Rii = R3+Ri+R6+R7 = 1+ 0,5+1+1 = 3,5
Riii = R8*Rii/R8+Rii = 1*3,5/1+3,5 = 0,78
Rt = R1+R2+Riii+R11+R12 = 1+1+0,78+1+1 = 4,78 KΩ
Punto ad:
Procedimiento:
Ri = R3+0,5+R6+R7 = 3,5
Rii = R11+0,5 = 1,5
Riii = R8*Ri/ R8+Ri = 1*3,5/ 1+3,5 = 0,78
Rt = R1+R2+Riii+Rii = 1+1+0,78+1,5 = 4,28 KΩ
Punto ae:
Procedimiento:
Rt = R1+R2 = 2 KΩ
Punto bc:
Procedimiento:
Rt = R9+R10+R11+R12 = 4 KΩ
Punto bd:
Procedimiento:
Rt = R9+R10+R11+0,5 = 3,5 KΩ
Punto be:
Procedimiento:
Ri = R3+0,5+R6+R7 = 1+ 0,5+1+1 = 3,5
Rii = R8*Ri/ R8+Ri = 1*3,5/1+3,5 = 0,78
Rt = R9+R10+Rii = 1+1+0,78 = 2,78 KΩ
Punto de:
Procedimiento:
Ri = R3+0,5+R6+R7 = 1+ 0,5+1+1 = 3,5
Rii = R8*Ri / R8+Ri = 1*3,5/1+3,5 = 0,78
Riii = R13*R14/ R13+R14 = 0,5
Rt = R11+Rii+Riii = 1+0,78+0,5 = 2,28 KΩ
Punto dc:
FUNDAMENTO TEORICO:
La resistencia eléctrica
es una medida de su oposición al paso de corriente. Descubierta por Georg Ohm en 1827, la resistencia eléctrica tiene un parecido conceptual a la fricción en la física mecánica. La unidad de la resistencia en el Sistema Internacional de Unidades es el ohmio (Ω). Para su medición en la práctica existen diversos métodos, entre los que se encuentra el uso de un ohmnímetro. Además, su cantidad recíproca es la conductancia, medida en Siemens.
La resistencia de cualquier objeto depende únicamente de su geometría y de su resistividad, por geometría se entiende a la longitud y el área del objeto mientras que la resistividad es un parámetro que depende del material del objeto y de la temperatura a la cual se encuentra sometido. Esto significa que, dada una temperatura y un material, la resistencia es un valor que se mantendrá constante.
Códigos y series de las Resistencias
Código de colores
Colores
|
1ª Cifra
|
2ª Cifra
|
Multiplicador
|
Tolerancia
|
Negro
|
0
|
0
|
||
Marrón
|
1
|
1
|
x 10
|
1%
|
Rojo
|
2
|
2
|
x 102
|
2%
|
Naranja
|
3
|
3
|
x 103
|
|
Amarillo
|
4
|
4
|
x 104
|
|
Verde
|
5
|
5
|
x 105
|
0.5%
|
Azul
|
6
|
6
|
x 106
|
|
Violeta
|
7
|
7
|
x 107
|
|
Gris
|
8
|
8
|
x 108
|
|
Blanco
|
9
|
9
|
x 109
|
|
Oro
|
x 10-1
|
5%
|
||
Plata
|
x 10-2
|
10%
|
||
Sin color
|
20%
|
C IRCUITO EN SERIE
Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (lt generadores, resistencias, condensadores, lt interruptores, entre otros.) se conectan secuencialmente. La terminal de salida del dispositivo uno se conecta a la terminal de entrada del dispositivo siguiente. Siguiendo un símil hidráulico, dos depósitos de agua se conectarán en serie si la salida del primero se conecta a la entrada del segundo. Una batería eléctrica suele estar formada por varias pilas eléctricas conectadas en serie, para alcanzar así el voltaje que se precise.
En función de los dispositivos conectados en serie, el valor total o equivalente se obtiene con las siguientes expresiones:
CIRCUITO PARALELO
El circuito eléctrico en paralelo es una conexión donde los puertos de entrada de todos los dispositivos (lt generadores, resistencias, condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida.
Siguiendo un símil hidráulico, dos tinacos de agua conectados en paralelo tendrán una entrada común que alimentará simultáneamente a ambos, así como una salida común que drenará a ambos a la vez. Las bombillas de iluminación de una casa forman un circuito en paralelo, gastando así menos energía.
En función de los dispositivos conectados en paralelo, el valor total o equivalente se obtiene con las siguientes expresiones
Mediciones
El artefacto más utilizado es él:multimetro
MULTIMETRO
Polimetro analógico y polímetro digital.
Un multímetro, también denominado polímetro,tester o multitester, es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas como corrientes y lt potenciales (tensiones) o pasivas como resistencias, capacidades y otras. Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada una. Los hay analógicos y posteriormente se han introducido los digitales cuya función es la misma (con alguna variante añadida).
Midiendo tensiones
Para medir una tensión, colocaremos las bornas en las clavijas, y no tendremos mas que colocar ambas puntas entre los puntos de lectura que queramos medir. Si lo que queremos es medir voltaje absoluto, colocaremos la borna negra en cualquier masa (un cable negro de molex o el chasis del ordenador) y la otra borna en el punto a medir. Si lo que queremos es medir diferencias de voltaje entre dos puntos, no tendremos mas que colocar una borna en cada lugar.
Midiendo resistencias
El procedimiento para medir una resistencia es bastante similar al de medir tensiones. Basta con colocar la ruleta en la posición de ohmios y en la escala apropiada al tamaño de la resistencia que vamos a medir. Si no sabemos cuantos lt ohmios tiene la resistencia a medir, empezaremos con colocar la ruleta en la escala más grande, e iremos reduciendo la escala hasta que encontremos la que más precisión nos da sin salirnos de rango.
Midiendo intensidades
El proceso para medir intensidades es algo más complicado, puesto que en lugar de medirse en paralelo, se mide en serie con el circuito en cuestión. Por esto, para medir intensidades tendremos que abrir el circuito, es decir, desconectar algún cable para intercalar el tester en medio, con el propósito de que la intensidad circule por dentro del tester. Precisamente por esto, hemos comentado antes que un tester con las bornas puestas para medir intensidades tiene resistencia interna casi nula, para no provocar cambios en el circuito que queramos medir. Para medir una intensidad, abriremos el circuito en cualquiera de sus puntos, y configuraremos el tester adecuadamente (borna roja en clavija de amperios de más capacidad, 10A en el caso del tester del ejemplo, borna negra en clavija común COM).Una vez tengamos el circuito abierto y el tester bien configurado, procederemos a cerrar el circuito usando para ello el tester, es decir, colocaremos cada borna del tester en cada uno de los dos extremos del circuito abierto que tenemos. Con ello se cerrará el circuito y la intensidad circulará por el interior del multímetro para ser leída.

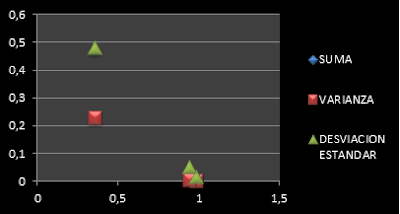

CONCLUSION:
Se pudo calcular el circuito de tres manera, con el emulador,multimetro y cálculos matematicos,llegando a la conclusión de que los resultados tanto en el tester como en los calculos matematicos varian , pero solo por algunos decimales ya que el instrumento (tester) en escala de 20k y 200k tiene un error de 0.1% y en la escala de 2M tine un errro de 0.25%.
BIBLIOGRAFIA:
Texto de apuntes de electrónica básica facilitado por el Ing. Guillermo Martin Uría Ovando
Laboratorio de Fundamentos de Física II - Circuitos en Serie y Paralelo
